WYŚWIETLACZ HEAD-UP – NAJLEPSZY SPOSÓB NA BEZPIECZEŃSTWO W SAMOCHODZIE

Samochody stają się coraz bardziej zaawansowane i w związku z tym kierowcy otrzymują więcej informacji. Duże ekrany na desce rozdzielczej i konsoli środkowej nie są już niczym niezwykłym, ale żeby je odczytać, trzeba opuścić wzrok. Dlatego z pomocą przychodzi wyświetlacz head-up display, który pokazuje najważniejsze informacje bez konieczności odrywania wzroku od drogi. Kiedy pojawił się pierwszy wyświetlacz HUD w samochodzie? Na czym polega ta technologia?

Spis treści:

1. Czym jest wyświetlacz head-up display?

2. Wyświetlacz HUD - zasada budowy i działania

3. Technologie wspomagające wyświetlacz head-up

4. Jakie informacje pokazuje wyświetlacz head-up display?

5. Jakie korzyści zapewnia wyświetlacz head-up?

6. Najczęściej zadawane pytania

CZYM JEST WYŚWIETLACZ HEAD-UP DISPLAY?

Prędkość, obroty silnika, wskazówki nawigacyjne, dodatkowe informacje dotyczące stanu pojazdu lub komunikaty systemu multimedialnego, informacje o stanie działania klimatyzacji - to wszystko i wiele innych jest obecnie prezentowane na dużych, kolorowych ekranach. Jednak nie zawsze ma się do nich wygodny dostęp i można je bezpiecznie monitorować. Rozwiązaniem jest wyświetlacz HUD, znany też jako wyświetlacz przezierny.

HUD, CZYLI WYŚWIETLACZ PRZEZIERNY – CO TO JEST I JAK DZIAŁA?

Ekran HUD to rozwiązanie prezentujące wybrane informacje na przedniej szybie samochodu, w polu widzenia kierowcy i w sposób pozwalający dostrzec je bez konieczności odrywania wzroku od drogi. Technologia ta ma więc ogromny wpływ na bezpieczeństwo podróżowania. Nie jest to jednak zupełna nowość, ponieważ stosuje się ją od dziesięcioleci w samolotach cywilnych i wojskowych. Tu informacje mogą być wyświetlane na szybie samolotu lub wizjerze hełmu w przypadku samolotów bojowych. Choć pierwszy samochodowy wyświetlacz przezierny pojawił się już w 1988 r., to technologia została rozpopularyzowana dopiero w XXI w.

WYŚWIETLACZ HUD - ZASADA BUDOWY I DZIAŁANIA

Wyróżniamy kilka technologii budowy wyświetlaczy przeziernych, które różnią się jakością, sposobem wyświetlania informacji oraz kosztami produkcji.

PANELE HUD

Najprostsze i najtańsze są wyświetlacze w formie niewielkiego, osobnego panelu, który wysuwa się znad kokpitu. Takie rozwiązanie jest stosowane w budżetowych samochodach z niższych segmentów. Sam panel ma przeźroczystą lub półprzeźroczystą powierzchnię, więc nadal zapewnia dobry widok na drogę i nie dekoncentruje kierowcy.

Jako ciekawostkę warto dodać, że taki wyświetlacz można kupić i zainstalować do wielu modeli samochodów. W zależności od modelu informacje mogą być przekazywane przez złącze OBD-2, mogą też bazować na własnym module GPS lub taki wyświetlacz może być sparowany ze smartfonem.

WYŚWIETLACZE PROJEKTOWE

Kolejna grupa wyświetlaczy, stosowana w samochodach klasy premium, to wyświetlacze działające w technologii rozszerzonej rzeczywistości. Taki wyświetlacz informacje pokazuje w sposób, jakby były one nałożone na drogę. To znacząco zwiększa komfort jazdy, ponieważ tego typu wyświetlacz HUD pomaga np. bezpiecznie przejechać przez skrzyżowanie i lepiej sprawdza się podczas korzystania z nawigacji.

Obraz jest generowany przez projektor, a w szybie znajduje się specjalna warstwa odbijająca lub folia PVB. Zapobiega ona zniekształceniu obrazu i informacji, jakie pokazuje wyświetlacz HUD. Taki projektor teoretycznie również można zamontować w samochodach, do których pierwotnie wyświetlacz przezierny nie był przewidziany, ale wymaga to nie tylko instalacji urządzenia, ale także wymiany szyby na taką z oznaczeniem "HUD ready".

WYŚWIETLACZE LASEROWE

W 2014 r. w samochodach zadebiutowały wyświetlacze head-up w technologii Land Rover. Jej wyjątkowość polega na tym, że informacje są pokazywane z użyciem laserowej technologii holograficznej. To pionierskie rozwiązanie, którego nigdy wcześniej nie użyto w samochodach. Przewaga tego rozwiązania nad technologiami projektorowymi (DLP), TFT LCD oraz OLED jest ogromna, ponieważ obraz jest idealny w każdych warunkach i nie ulega rozmyciu. Pierwszym samochodem, w którym zastosowano tę technologię, był Range Rover Evoque.

RANGE ROVER EVOQUE - UKSZTAŁTOWANY MIEJSKIM STYLEM

Delikatne powierzchnie podkreślone subtelnymi detalami. Wzbogacone materiały połączone z wyrafinowanymi wykończeniami.

TECHNOLOGIE WSPOMAGAJĄCE WYŚWIETLACZ HEAD-UP

Wraz z rozwojem wyświetlaczy head-up display producenci zaczęli doskonalić swoje systemy i wzbogacać je o dodatkowe technologie. Wśród nich warto wymienić następujące rozwiązania:

Eye Tracking - to technologia, która śledzi wzrok kierowcy i tak steruje wyświetlaczem, by informacje zawsze znajdowały się w polu widzenia. Można powiedzieć, że jest to forma pływającego wyświetlacza HUD;
3D HUD - wyświetlacz head-up wyposażony w tę technologię może pokazywać informacje w zależności od ich ważności, np. dane nawigacji będą bliżej, a ostrzeżenia lub informacje diagnostyczne zostaną przesunięte na dalszy plan;
Sterowanie gestami i głosem - coraz częściej zdarza się, że wyświetlacz HUD może być konfigurowany i sterowany przy użyciu poleceń głosowych lub gestów, co znacznie ułatwia wprowadzanie zmian np. w trakcie jazdy.

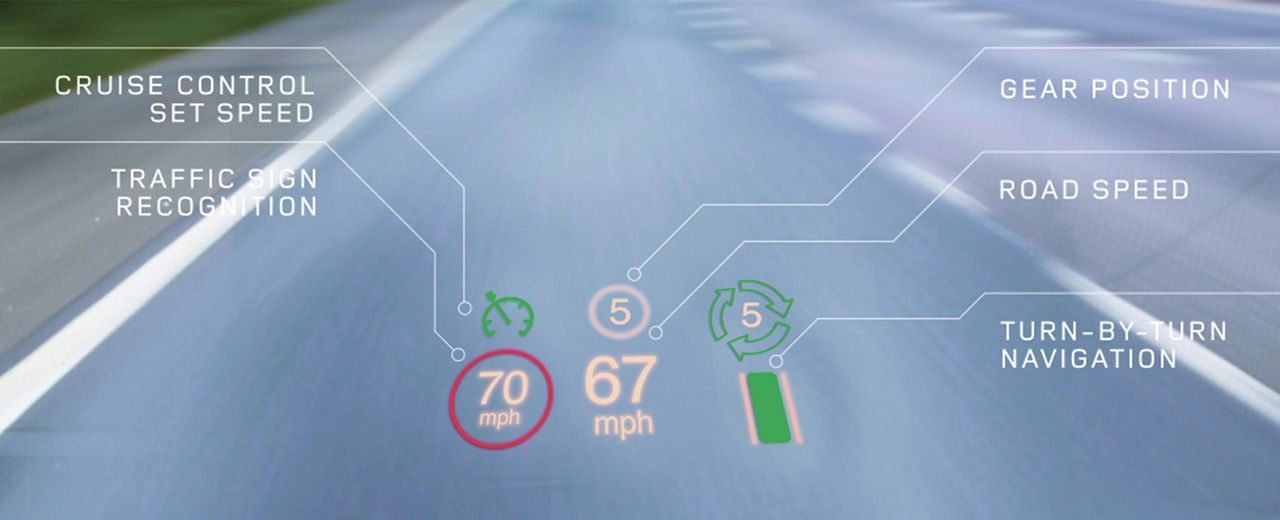

JAKIE INFORMACJE POKAZUJE WYŚWIETLACZ HEAD-UP DISPLAY?

Wyświetlacz HUD (head-up display) pokazuje szereg najważniejszych informacji, które pomagają kierowcy zachować pełne skupienie na drodze.

Oto przykładowa lista danych, które mogą się pojawić na HUD w samochodach w technologii Land Rover:

- Prędkość pojazdu - wyświetlana cyfrowo w centralnej części szyby. Dzięki technologii laserowej jest czytelna nawet w pełnym słońcu.

- Ostrzeżenia i systemy wspomagające (ADAS alerts) - system informuje o przekroczeniu prędkości, rozpoznanych znakach drogowych, aktywacji asystenta pasa ruchu, działaniach adaptacyjnego tempomatu, czy automatycznym hamowaniu awaryjnym (AEB). Wszystko wyświetlane w czasie rzeczywistym, w zasięgu wzroku kierowcy.

- Informacje o pracy silnika - obejmują m.in. aktualną prędkość obrotową (RPM), aktywny tryb jazdy (np. Dynamic, Eco, Comfort, Terrain Response), aktualne przełożenie, informacje o uruchomieniu lub dezaktywowaniu systemu Start/Stop, a czasami także komunikaty dotyczące zmiany biegu w przypadku skrzyni manualnej lub trybu sportowego (np. „Shift Up”).

- Stan paliwa oraz zasięg - wyświetlacz może pokazywać aktualny poziom paliwa, szacowany zasięg, a w przypadku napędów hybrydowych także poziom naładowania akumulatora oraz informacje o odzyskiwaniu energii (rekuperacji).

- Dane terenowe - w modelach przystosowanych do jazdy off-road (np. Defender, Discovery) HUD może prezentować dane takie jak kąt nachylenia i przechyłu pojazdu, pozycję kół, aktywność napędów i blokad dyferencjałów, a także poziom zanurzenia przy brodzeniu.

- Informacje multimedialne - HUD może również prezentować nazwę aktualnie odtwarzanego utworu, połączenia telefoniczne, zmiany głośności, czy reakcje systemu na polecenia głosowe lub gesty.

- Wskazówki z systemu GPS -wyświetlacz pokazuje strzałki kierunkowe, odległość do manewru, nazwy ulic, a w nowszych modelach także elementy rozszerzonej rzeczywistości (AR) – jak np. strzałki "nałożone" na obraz drogi, prowadzące kierowcę przez skrzyżowania i zakręty.

W zależności od modelu pojazdu, HUD może także informować o działaniu klimatyzacji i wyświetlać komunikaty diagnostyczne, co pozwala kierowcy reagować szybciej i bez odrywania wzroku od drogi.

JAKIE KORZYŚCI ZAPEWNIA WYŚWIETLACZ HEAD-UP?

Wyświetlacze head-up display niosą ze sobą wiele korzyści, dlatego są tzw. next big thing w branży motoryzacyjnej. Dlaczego warto mieć go w swoim samochodzie?

JAKIE KORZYŚCI ZAPEWNIA WYŚWIETLACZ HEAD-UP?

Wyświetlacz head-up display może pokazywać informacje na temat aktualnej prędkości, obowiązujących ograniczeń prędkości, wskazania obrotomierza, wskazówki z systemu GPS, różnego rodzaju ostrzeżenia o warunkach drogowych, a także inne dane, które w przypadku braku HUD mogłyby skłonić kierowcę do oderwania wzroku od drogi i spojrzenia na wyświetlacz konsoli środkowej.

BEZPIECZEŃSTWO JAZDY

Choć producenci dwoją się i troją, żeby ogrom informacji pokazywanych na kolorowych wyświetlaczach był możliwie najbardziej czytelny, by wychwycić te najważniejsze, to dostrzeżenie ich wymaga od kierowcy, by opuścił głowę i nierzadko skierował ją w prawą stronę. Tymczasem, np. przy prędkości 50 km/h, w ciągu 1 sekundy samochód przejeżdża 14 metrów. Sekunda to przybliżony czas, jaki mija od momentu zauważenia zagrożenia przez kierowcę do momentu, w którym podejmie on odpowiednie działania, by nie doprowadzić do wypadku. Wyświetlacz HUD pokazuje najważniejsze informacje w polu widzenia kierującego, więc nie musi on odwracać wzroku od drogi.

ATRAKCYJNY GADŻET

Obok wszystkich swoich praktycznych zalet wyświetlacz head-up display to także atrakcyjny element wyposażenia samochodu, który sprawia, że jego właściciel może poczuć się wyjątkowo. Choć ekrany HUD coraz częściej pojawiają się w samochodach, to możliwość jazdy autem wyposażonym w technologię rodem z samolotów myśliwskich z pewnością wpływa na wyobraźnię i stanowi kolejny powód do dumy z posiadania wybranego samochodu.

NAJCZĘŚCIEJ ZADAWANE PYTANIA

Wyświetlacze head-up display niosą ze sobą wiele korzyści, dlatego są tzw. next big thing w branży motoryzacyjnej. Dlaczego warto mieć go w swoim samochodzie?

Wyświetlacz head-up display może pokazywać informacje na temat aktualnej prędkości, obowiązujących ograniczeń prędkości, wskazania obrotomierza, wskazówki z systemu GPS, różnego rodzaju ostrzeżenia o warunkach drogowych, a także inne dane, które w przypadku braku HUD mogłyby skłonić kierowcę do oderwania wzroku od drogi i spojrzenia na wyświetlacz konsoli środkowej.

Zdecydowanie tak. Dzięki HUD kierowca zyskuje dostęp do najważniejszych informacji bez odrywania wzroku od drogi, co ma znaczenie zwłaszcza przy wyższych prędkościach i w zatłoczonych miastach. Head-up to rozwiązanie, które skraca czas reakcji i realnie zmniejsza ryzyko wypadku. Dodatkowo, wyświetlane w czasie rzeczywistym ostrzeżenia i komunikaty z systemów ADAS jeszcze skuteczniej wspierają bezpieczeństwo jazdy.

Najprostsze panele HUD występują nawet w tańszych modelach samochodów lub są dostępne jako dodatkowe akcesoria montowane po zakupie. Bardziej zaawansowane, projektorowe HUD z rozszerzoną rzeczywistością, znajdziemy już w autach klasy premium. Oferują one wyświetlanie informacji bezpośrednio „na drodze”. Na szczycie technologii znajdują się laserowe wyświetlacze HUD, które gwarantują wyjątkową jakość obrazu niezależnie od warunków, z takiego rozwiązania korzysta m.in. Range Rover Evoque.

Tak, coraz więcej nowoczesnych samochodów, szczególnie w segmencie premium, oferuje możliwość sterowania wyświetlaczem HUD za pomocą głosu lub gestów. Dzięki temu kierowca może zmieniać wyświetlane informacje, przełączać widoki, dostosowywać układ danych czy nawet wyciszyć muzykę bez dotykania żadnych przycisków i bez odrywania rąk od kierownicy. Sterowanie głosowe pozwala, np. poprosić system o pokazanie nawigacji lub zmianę źródła audio. Z kolei sterowanie gestami jest realizowane dzięki czujnikom śledzącym ruch dłoni.

Wśród wyświetlaczy head-up wyróżniamy trzy główne typy, różniące się zaawansowaniem technologicznym. Najprostsze są panele HUD, montowane nad deską rozdzielczą. To rozwiązania spotykane głównie w tańszych modelach. Bardziej zaawansowane są projektorowe HUD, które wyświetlają obraz bezpośrednio na szybie, często z wykorzystaniem rozszerzonej rzeczywistości. Najnowocześniejsze są laserowe wyświetlacze HUD, które dzięki zastosowaniu precyzyjnych wiązek laserowych oferują najwyższą jakość obrazu, niezależnie od warunków oświetleniowych i atmosferycznych, ponieważ np. podczas opadów deszczu nie ma efektu rozmycia obrazu.

Wyświetlacz HUD pozytywnie wpływa na koncentrację, ponieważ pozwala kierowcy kontrolować najważniejsze informacje bez odrywania wzroku od drogi. To powoduje mniejsze rozproszenie kierowcy i zwiększa bezpieczeństwo, zwłaszcza podczas jazdy w trudnych warunkach lub z dużą prędkością.

Nowoczesne systemy HUD, szczególnie te oparte na technologii laserowej są zaprojektowane tak, aby działać niezawodnie zarówno w pełnym słońcu, jak i po zmroku. Obraz pozostaje wyraźny, kontrastowy i łatwy do odczytania niezależnie od pory dnia.

HUD z funkcją rozszerzonej rzeczywistości (AR) wyświetla informacje tak, jakby były one częścią otoczenia np. strzałki nawigacyjne „nakładane” bezpośrednio na drogę. To sprawia, że komunikaty są bardziej intuicyjne i łatwiejsze do zinterpretowania podczas jazdy.

Jeśli zależy Ci na większym bezpieczeństwie, wygodzie użytkowania, nowoczesnych technologiach,
to zdecydowanie warto. To nie tylko praktyczne rozwiązanie i realne wsparcie podczas jazdy, ale też innowacyjny gadżet, który wyróżnia Twój samochód.

Uwaga:

Wymienione w niniejszym artykule funkcje i dane mogą być dostępne tylko w określonych wersjach wyposażenia. Szczegóły dotyczące dostępności elementów wyposażenia, funkcji, warunki gwarancji oraz aktualne dane techniczne dostępne są u autoryzowanych dealerów.

Przed montażem jakichkolwiek akcesoriów należy upewnić się czy jest on dozwolony przez producenta samochodu i aktualnie obowiązujące regulacje prawne.
